Во многих процессах сепарации газовый и паровой поток играют ключевую роль. Механическое и термическое образование капель имеет место в потоке газа абсорбционных колонн, газовых скрубберов и аккумуляторов жидкости. Для таких процессов эти фракции жидкости должны быть отделены от потока газа или жидкости. Особенно эффективны выполненные из арматурной металлической сетки и волоконного материала каплеуловители для компромисса между хорошей эффективностью сепарации и низким перепадом давления. Размер капель, как правило, зависит от их происхождения и предыстории. Два принципиальных механизма ответственны за их образование: механическое построение и конденсация. Грубое различие размеров капель может быть сделано следующим образом: капли больше 10 мкм называются спреями; меньше – водяной пылью или аэрозолями.
Применения:
- Выпариватели (во избежание засасывания и для улучшения чистоты продукта)
- Абсорбционные и дистилляционные колонны (увеличивают скорость потока и чистоту продукта)
- Системы вакуумного и сжатого воздуха (сепарация образованного конденсата)
- Уловитель масляного тумана (улавливание отработанного воздуха и восстановление масел и смягчителей)
- Фильтры для жира/системы для жирных кислот (сепарация жирных кислот)
- Окрасочные цеха (сепарация капель ЛКМ)
- Серная кислота (сепарация паров серной кислоты)
- Системы кондиционирования (сепарация жидких и твердых частиц)
- Охлаждающие башни (удержание аэрозолей)
Каплеуловители

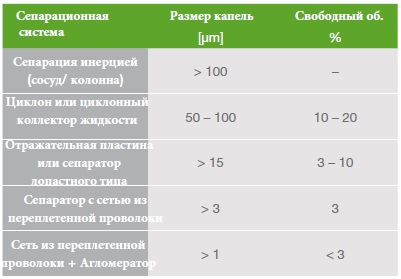

Обзор сепарационных систем

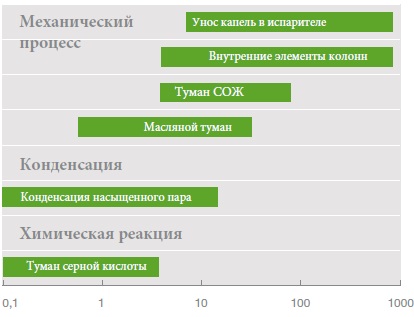

Цифры с левой стороны дают информацию о доступных сепарационных системах. Точно определено, в каких технологических условиях в отношении размера капель и существующей скорости потока используется сепаратор.
Ограничения в применении возникают из механизма сепарации, который реализовывается в зависимости от размера капель и скорости газа.

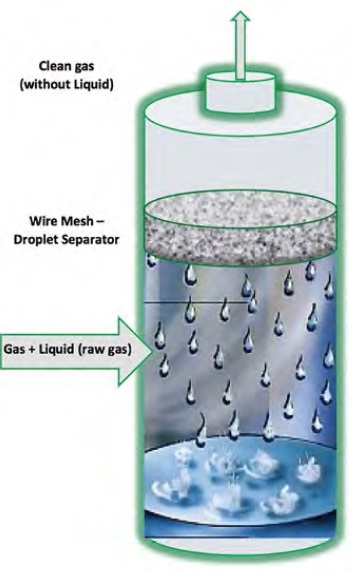

Колонна на рисунке показывает процесс каплеулавливания с установленным каплеуловителем с сетью из переплетенной проволоки в верхней части колонны.
Улавливание капель жидкости основано на эффекте, при котором частицы не могут следовать по направлению течения газа, когда они ударяются о помеху и прилипают к внешним границам.
Улавливание капель жидкости основано на эффекте, при котором частицы не могут следовать по направлению течения газа, когда они ударяются о помеху и прилипают к внешним границам.
Каждая отдельная проволока каплеуловителя с сеткой представляет собой препятствие в потоке газа, таким образом, происходит смещение линий потока. Унесенные капли не могут следовать из-за инерции, перенаправления и отскока на отдельную проволоку. Важным механизмом туманоулавливания является:
— Сепарация инерцией
— Сепарация задержанием
— Сепарация диффузией
Каплеуловители

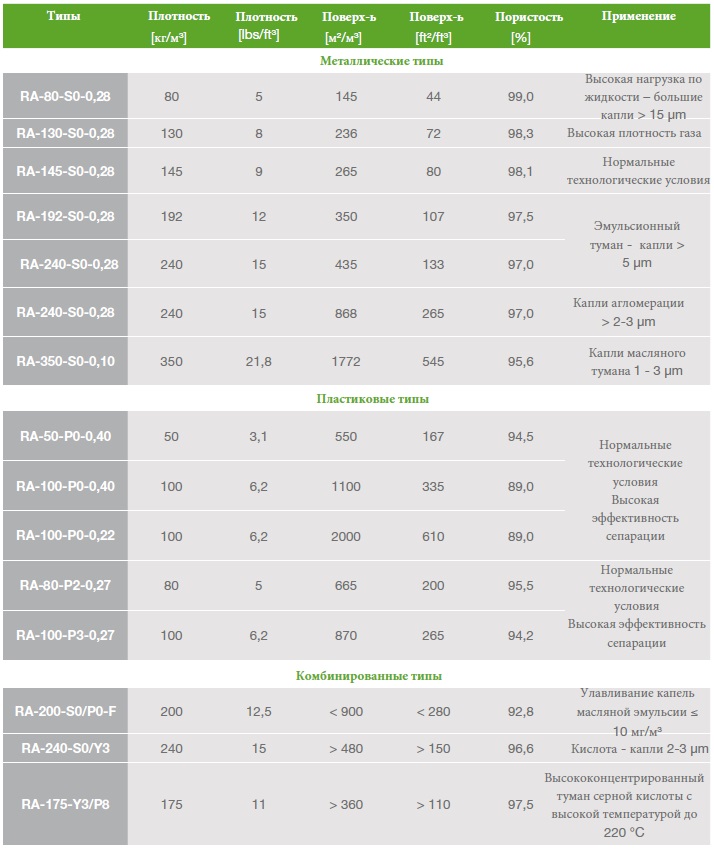

Стандартные типы
Каплеуловители

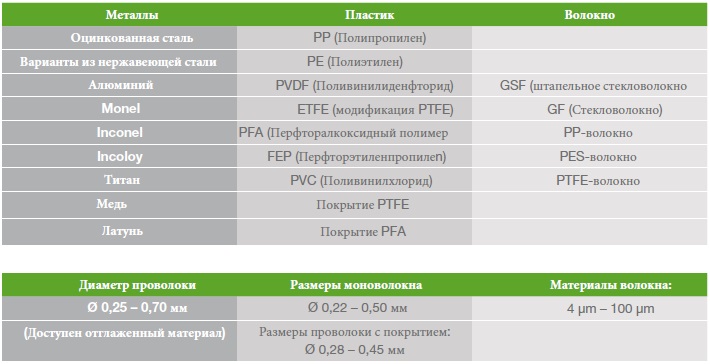

Материал и диаметры проволоки
Металл – Демистер
Пластик – Демистер
Материал волокна – Демистер
